顎式碎礦機雖有簡單擺動與復雜擺動兩種類型,但它們的工作原理基本上是相似的，只是動顎的運動軌跡有較大的差別。

簡單擺動顎式碎礦機,因動顎是懸掛在支承軸上，所以當動顎作往復運動時，動顎上各點的運動軌跡都是圓弧形，而且水平行程上小下大,而以動顎的底部(排礦口處）為最大。由于落入破碎腔的礦石，其上部均為大礦塊，因此往往達不到礦石破碎所必需的壓縮量，故上部的大塊礦石，需反復壓碎多次，才能破碎。破碎負荷大都集中在破碎腔的下部，整個顎板沒有均勻工作，從而降低了破碎機的生產能力。同時這種碎礦機的垂直行程小，磨剝作用小，排礦速度慢。但顎板的磨損較輕，產品過粉碎少。復雜擺動顎式碎礦機，由于其動顎又是曲柄連桿機構的連桿,在偏心軸的帶動下，動顎上點的運動軌跡近似橢圓形，橢圓度是上小下大,其上部則近似圓形。這種碎礦機的水平行程正好與簡擺顎式碎礦機相反，其上部大下部小，上部的水平行程約為下部的1.5 倍，這樣就可以滿足破碎腔上部大塊礦石破碎所需的壓縮量。同時整個動顎的垂直行程都比水平行程大，尤其是排礦口處，其垂直行程約為水平行程的3倍，有利于促進排礦和提髙生產能力。實踐表明，在相同條件下，復擺顎式碎礦機的生產能力比簡擺顎式碎礦機高30%左右。但顎板的磨損快，產品過粉碎嚴重。

綜上所述，兩種類型的顎式碎礦機，都是間歇地工作。簡擺顎式碎礦機動顎的往復運動，是由偏心軸的旋轉，通過連桿機構傳遞而帶動的。因此，當偏心軸旋轉一周，動顎只能前進后退各一次，所以只有一半時間做功。而復擺顎式碎礦機，由于動顎上端直接懸掛在偏心軸上，而下端又受肘板的約束，所以當偏心軸按逆時針?lè)较蛐�轉時，每一轉中約有四分之三的時間在破碎礦石,即當動顎上端后退時，下端向前壓礦，下端后退時,上端向前壓礦，這也是復擺型顎式碎礦機生產能力較髙的原因之一。

簡擺顎式碎礦機在破碎礦石時，其破碎礦石的反作用力主要作用在動顎懸掛軸上，因而碎礦機主要零件受力較為合理，所以它一般都做成大、中型的。而復擺顎式破碎機的動顎懸掛軸也是偏心軸，雖具有結構緊湊，生產率高，質量小的優點，但在破碎礦石時，動顎受到的巨大擠壓力，大部分作用在偏心軸及其軸承上，使其受力惡化，易于損壞；所以這種碎礦機雖越來越得到廣泛應用，但一般都制成中、小型的。應當指出，隨著耐沖擊的大型滾動軸承的出現，這種碎礦機有向大型化方向發展的明顯趨勢，目前我國已生產出 900mm×1200mm的復擺顎式碎礦機。

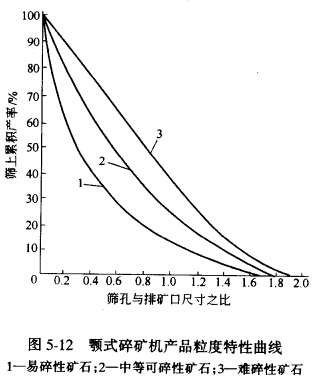

顎式碎礦機要求給礦均勻，所以都設有專門的給礦設備，顎式碎礦機的產品粒度特性曲線如圖5-12所示，破碎產物的粒度特性曲線，決定于被破碎礦石的硬度。產品粒度特性曲線不僅反映出碎礦機的工作性能，而且為碎礦機排礦口的調整，提供了可靠的依據。

該曲線是由大量生產數據的平均統計得來的。生產實踐證明，用同一類型碎礦機破碎礦石，產品的粒度特性曲線形狀取決于被破碎物料的性質，主要的是它的硬度。因此在沒有實際資料的情況下，可以運用這三種典型粒度特性曲線。為了運用方便，橫坐標不是直接用粒度的絕對值表示，而是用相對粒度表示。它們之間的關系如下：

以下各種碎礦機產物的粒度特性曲線，均用相對粒度表示橫坐標，其關系與此處相同。
