隨著立式復合破碎機技術的不斷發展進步，傳統形式的立式復合破碎機在產品結構、性能、適用范圍等方面已遠遠不能滿足社會發展的需要，目前市場上立式復合破碎機在實際應用中存在的主要問題是：復合破的上、下破碎腔之間設置有隔板，當破碎機工作時，上、下破碎腔之間的隔板易產生堵料現象，造成物料通過量小、產量低、設備能耗大等問題；二是復合破的上、下甩料盤的筋形狀不合理，接近外邊緣的筋磨損很快，造成壽命短、材料利用率低，增加用戶的設備維護工作量和使用成本。

針對這些疑難問題，我們認真分析研究了國內外細碎技術，突破傳統的思維模式束縛，解決了傳統復合破的存在問題和不足，使立式復合破碎機的結構原理和技術性能有了質的飛躍。

結構分析與對策

傳統立式復合破碎機的甩料盤和破碎腔的問題分析如下：

1、甩料盤結構的分析

對于甩料盤結構的材料利用率低、不耐磨的問題，我們根據甩料盤的實際磨損特性，對甩料盤的結構進行了創新設計。

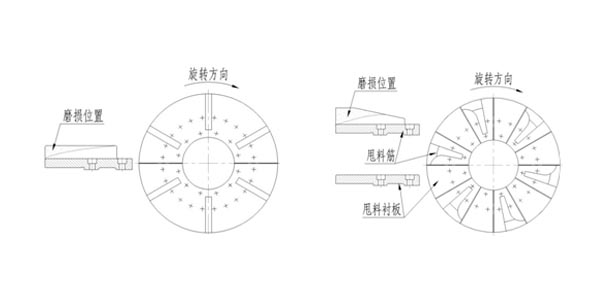

                                      圖1   老型PFL系列的甩料盤                     圖2  新型PFL- III系列的甩料盤

    老型PFL的甩料盤結構如圖1所示：由于甩料盤的筋靠近圓周邊緣的切線速度比內側要高、磨損要快，材料利用率很低（不足10%），甩料盤筋的形狀和磨損位置如圖1所示。

新型PFL-Ⅲ的甩料盤結構如圖2所示：甩料盤由甩料筋和甩料襯板圓周交叉均布組成，甩料筋磨損后可做甩料襯板用；甩料筋的形狀也進行了創新設計，根據其工作磨損特性（切線速度大、磨損相對就快），甩料筋的形狀設計為由里到外逐漸加寬、加高（如圖2所示），以實現同步磨損、提高材料利用率的的目的。

通過實踐證明，新型PFL-Ⅲ型甩料盤大幅度提高了材料利用率和壽命，材料利用率達50%以上，壽命比老型提高了近10倍，降低了用戶的使用成本和維修工作量。

2、破碎腔結構的分析

圖3  傳統立式復合破碎機的破碎腔結構

   目前大多立式復合破碎機的破碎腔結構有兩種如圖3所示：a為上、下轉子圓柱形，b為上錐形、下圓柱形轉子，上、下轉子間的環形隔板或篦板將破碎腔分上、下兩部分，上下轉子圓周均布有錘頭，旋轉的轉子錘頭與反擊板之間形成環形間隙，且由上至下的間隙是由大到小，一般情況下，上部為中碎破碎腔，下部為細碎破碎腔。

環形隔板或篦板的作用是：物料通過第一破碎腔破碎后，在環形隔板或篦板上自然形成堆積角，將物料導向下甩料盤，使其二次加速重復上一級的破碎過程。由于筒體高度的局限性，使上、下轉子間距較小，環形隔板或篦板距上轉子錘頭太近，不但形不成自然堆積角，反而經常引起堵料和上錘頭的過度磨損。

下甩料盤的理論作用是：當大塊物料通過上部腔的破碎作用后，碎至40mm左右，落到下甩料盤上獲得二次加速，使物料獲得足夠的能量并拋射到反擊板上實現沖擊破碎。若要實現沖擊破碎，物料必須獲得足夠的速度，對于沖擊破碎所需要的速度，目前國內教材使用的公式是：

計算得：V = 31.8m/s。

式中： V —— 礦石沖擊速度，m/s

μ —— 礦石泊松比。（μ取0.25）

γ —— 礦石密度，kg/m3。（γ取2400 kg/m3）

σ —— 礦石抗壓強度，Pa。（σ取160 MPa）

E —— 礦石彈性模數。（E取80 GPa）

大多數礦石的泊松比為0.25左右，礦石的密度2200～3000 kg/m3，礦石的抗壓強度為160～250MPa，彈性模數為60～100GPa。

立式復合破碎機的下甩料盤的圓周切線速度υx一般為為28～40m/s，由于該處用于加速物料的下甩料盤是一個開式的盤狀結構，物料在甩料盤上翻滾、滑動、摩擦現象嚴重（通過觀察甩料盤磨損情況，靠近邊緣的甩料筋磨損嚴重，且劃痕是接近"圓弧形"的拋物線狀），所以，甩料盤上物料的實際切線速度υx，要低于下甩料盤的圓周切線速度υx：

υx，=υx?β=（28～40）×0.7 = 19.6～28( m/s)

式中：υx`——物料的圓周切線速度，m/s。

υx ——下甩料盤的圓周切線速度，m/s。（一般取28～40m/s）

β ——物料的圓周切線速度系數。（一般取0.7）

由以上計算可知，下甩料盤上物料不能達到?jīng)_擊破碎所需的的切線速度，無法給物料提供足夠的推力使其獲得同轉子相同的切線速度，此時的下甩料盤充當?shù)氖?quot;撒料器"，將落在其上面的物料撒向四周，起不到應有的沖擊破碎作用。

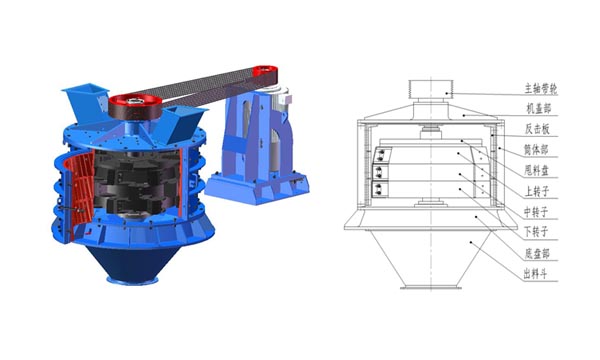

圖4  PFL-Ⅲ 立式復合破碎機結構示意圖

立式復合破碎機的破碎過程是通過式破碎，其破碎腔的設計理念要體現其破碎過程的通暢無阻，從而提高生產能力。根據以上分析，我們打破傳統的由隔板分為上、下兩破碎腔的結構原理，將隔板去掉，為了使破碎粒度更細，增加了中轉子（如圖4所示），上、中、下轉子合并，與筒體反擊板形成直通式多級連續破碎腔，由上至下復合了打擊、反擊和擠壓、研磨的破碎形式，實現了物料的中碎、中細碎、細碎，使能量和空間得到充分利用，從而提高機器的性能。因其破碎過程為通過式破碎，物料的通過量大，通過速度快，因而產量就高，相對而言，能耗就少。此結構不但可以解決堵料問題，減少了堵料引起的錘頭磨損，還取消了下甩料盤、降低筒體高度，充分利用破碎腔空間，達到最佳的破碎效果和提高產量。
