該系統示意工藝適用于時產400噸花崗巖、玄武巖類硬性物料的加工破碎，將經過爆破處理或開挖、洞采的大塊毛料通過自卸車上料至原料倉，經過具有預篩分功能的棒條給料機均勻的供給顎式破碎機破碎，經顎式破碎機破碎后的半成品物料通過皮帶機輸送給具有中細碎功能的圓錐破碎機進行二次破碎，經圓錐破碎機二次破碎后的混合成品骨料經過皮帶機輸送至后續一篩車間進行分級篩分，篩分將大于用戶需要的大顆粒物料再通過皮帶機輸送至細碎圓錐破碎機進行破碎，破碎后的物料也進入一篩車間進行篩分，滿足客戶需要的合格成品通過皮帶機輸送至成品料倉，不符合要求的大顆粒再次返回細碎圓錐破碎機進行循環破碎。如果成品砂需要水洗也可在一篩下面配置洗砂機用于成品砂的水洗。該系統的棒條給料機還具有預篩分功能，可以將原料中的細顆粒物料提前分離直接進入后續的破碎設備，也可將原料中的泥土雜物作為棄料預先分離。

該系統在干法生產時根據客戶的需要和環保的要求還可以配置除塵系統 。

工藝簡單，占地面積小，系統設備自動化程度高，生產效率高，成品產量高，顆粒形狀好，級配合理，運行成本低，滿足建筑行業多種領域對所用骨料的要求。

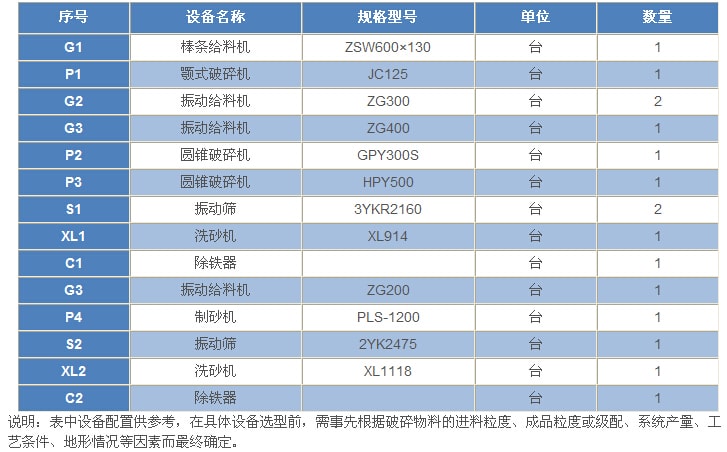

400t/h---花崗巖（玄武巖）類巖石的砂石骨料生產工藝設備配置表

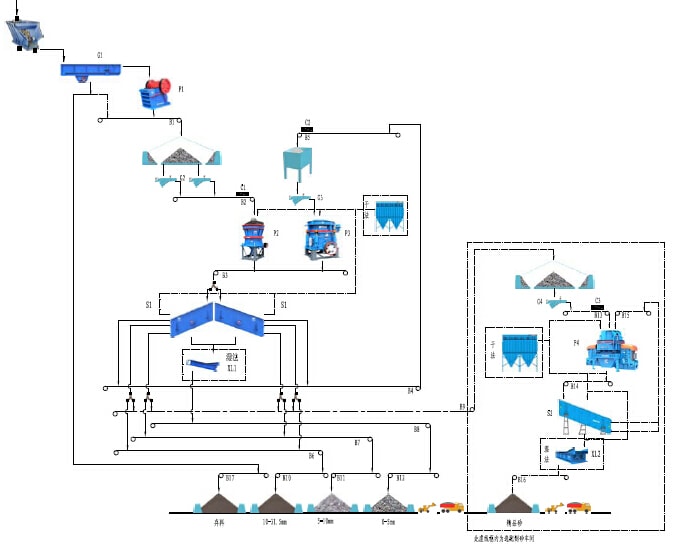

400t/h---花崗巖（玄武巖）類巖石的砂石骨料生產工藝流程示意圖
